新銲易企業有限公司   成立於2003年,專注於銲接、切割事業銷售與服務之領域,由於事業夥伴的積極、認真與誠懇付出,在這十年的努力與耕耘之下已獲的大量的客戶肯定,在整體銷售額上也有具體豐碩之成果。

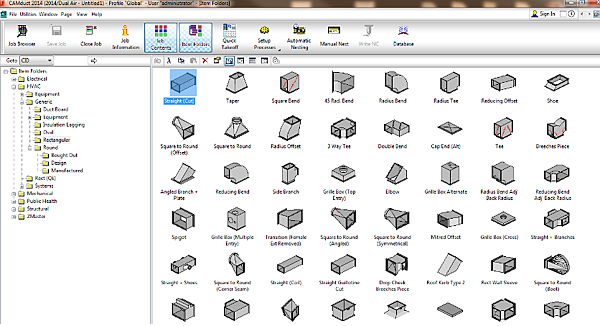

台灣風管製造業最多公司指定使用 展開套料軟體,自由化編輯,如需要展示試用歡迎與我們連繫!

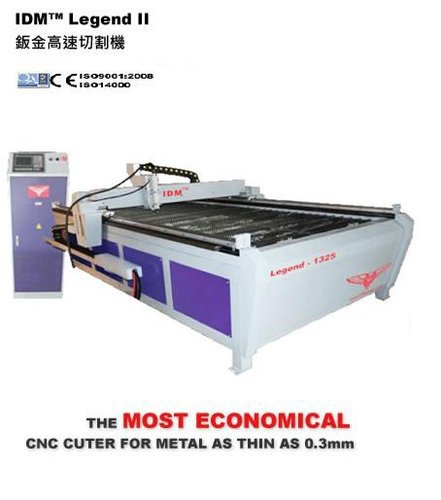

IDM™ Legend II 鈑金高速切割機
一部高品質而價格平實化的自動切割設備,針對於一般,風管鈑金、廣告業金屬美工字體及圖型切割設計,由於切割速度快又平穩,可達到幾近於無殘渣的切割品質。
擁有了IDM™ Legend II 鈑金高速切割機,您不需要再耗費高成本的切割加工費用,即可以完全自由化的開發及設計新產品,降低切割加工成本又可達到高效率的生產價值。
優點:
1.高速的切割運動，切縫小，切割精確，無切削殘渣避免二次加工
2.整體高鋼性結構,台面不易變形。
3.簡單易於學習的操作介面。
4.搭載功能強大，可靠，高品質的CNC控制器。
5.可搭配美國製造Hypertherm Powermax45切 割機。
5.可與ARTCUT，CAXA，ARTCAM，FASTCAM切割軟件兼容。
6.可讀取所有的DXF或DWG（AutoCAD，Solidword）檔案。

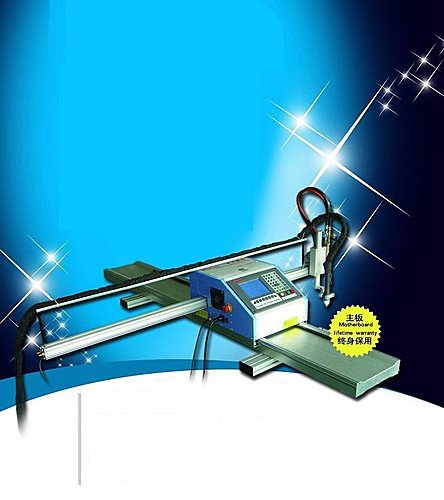

SHI小型龍門”數控火焰等離子切割機與大型龍門切割機一樣，可以切割由直線和圓弧構成的任意平面形狀零件，圖形動靜態顯示，直觀易學，可直接在機器上程式設計，也可在電腦上繪製或利用現成的CAD檔通過隨機附贈的軟體直接轉換為G代碼程式檔，通過U盤傳輸到機器裡，實現切割。 “SHI小型龍門”是一種高效率、高精度、低勞動強度的數控切割設備，廣泛適用於各種機械製造業中金屬板材的下料切割工序，可以對碳鋼、不銹鋼、鋁及其他有色金屬板材進行切割。 “SHI小型龍門”採用龍門式結構，切割方式為火焰或空氣等離子，具有自動化程度高、操作維護方便、可靠性好等特點，該機結構合理緊湊，精巧，價格合理，特別適合中小企業的板材切割下料。
X軸和兩側支腿採用整體式焊接方梁結構，再經二次結構焊接後，通過退火及時效處理，得以消除機械應力，該結構剛性好，不易變形，且所有裝配面都經過精密加工而成；
割炬升降體連接的線纜拖掛，採用拖鏈式，以保證氣管、電線等得以良好的保護；
X軸→Z軸的橫向移動採用一主多從的移動方式，最多可以安裝4個Z軸，即4個割炬，每個Z軸均帶有割炬及割炬的升降機構；
X軸背面可安裝多個直條割炬；
Y軸採用雙邊驅動方式；
Y軸配置裝配有高精度齒條的專用T型軌道，其工作端面採用磨削工藝，保證了機器運行的平穩及精準。
--------------------------------------------------------------------------------
基本特點
1. 5.7寸320*240高分辨液晶顯示器，藍底白字，全中文/英文功能表系統
2. 45種常用圖形庫（包括網格圖形），可選擇設置片尺寸和孔尺寸
3. 支援EIA代碼（G代碼）及FastCAM等各類套料軟體
4. 圖形比例、旋轉、鏡像、矩陣排列，圖形鋼板校正
5. 可自訂坐標系，支持兩維座標的所有八種可能
6. 可自訂全部輸入輸出埠的類型（常開或常閉）和編號
7. 可自診斷系統所有IO狀態和按鍵狀態，方便檢查和排除故障
8. USB介面，方便程式傳輸和系統升級，可單個或全部導入匯出檔
9. 參數備份和升級，日期、星期、時鐘顯示
10.支援氧燃氣、電離子、噴粉和演示4種模式，各類加工參數齊全，可滿足不同加工需求
11.氧燃氣和電離子I/O分開控制；氧燃氣自動調高，兩級預熱，三級穿孔；等離子弧壓回饋，定位回饋，轉角自動關閉弧壓調高
12.支援割縫補償，邊緣切割，選行和選號
13.運動中可即時加速、減速
14.根據鋼板厚度，在轉角處可自動限速，有效防止過燒
15.動/靜態加工圖形顯示，圖形放大/縮小，放大狀態下動態跟蹤切割點
16.DSP高速、高精度插補控制，高速運行，運行平穩，低噪音
17.任意設定起始速度、加減速時間
18.具有斷電、中斷點保護記憶功能
19.“偏移切割”功能可避免因排料計算錯誤而造成的板材浪費
20.可設置不同的管理許可權和相應的密碼，維護管理層的權益
21.可遠距離遙控進行前、後、左、右和切割運動開始、停止等動作（選配）
--------------------------------------------------------------------------------
技術規格
控制軸數：2軸聯動座標範圍：± 99999.99mm
最大脈衝頻率：200KHz；
最高運行速度：15M/分鐘
最大程式列數：1萬行最大單個程式：1M
使用者程式空間：512M
時間類解析度：10ms 系統
工作電源：DC +24V直流電源輸入系統
工作環境：溫度-10℃至+60℃；
相對濕度0-95%無凝結

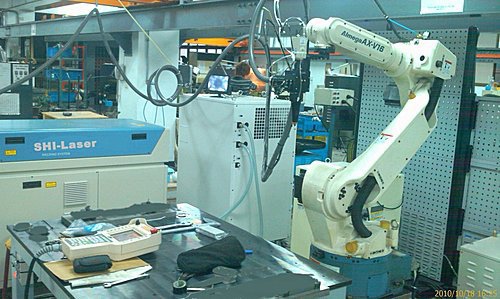

機器人鐳射銲接可用於3D大範圍局部性縫焊或是點焊。
本機以光纖鐳射搭配6軸機器手臂執行自動化程序焊接,全程以教導式模式操作簡單易於學習更搭配CCD等焊接監測系統及紅光標準定位方式以準確焊接精密工件,經實際操作確實能在大範圍3D工件生產達到很穩定的產能及焊接品質。

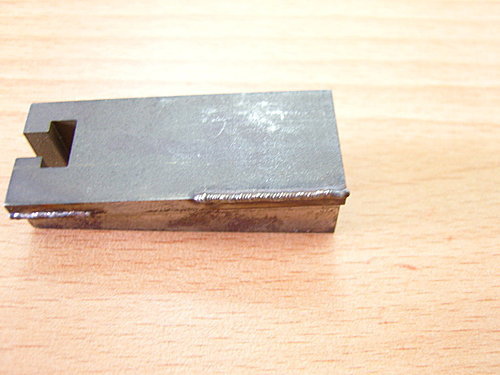

氬焊機補模具在於小電流控制很困難,崩角補焊時必須注意起弧與收尾電流掌握要很精準一般銲機在起弧時都會有一個較大的氣壓流量電流也會有比原先設定之電流質補償大約30%左右之設計,因此要特別注意溶池狀況。
以上焊接方式是以局部點銲方式補焊對於崩角小電流掌控也較容易,點銲補方式對於熱影響也能得到很好的控制。

動態影片

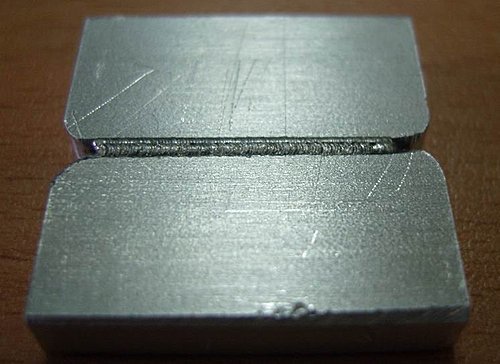

鋁合金雷射焊接測試工件

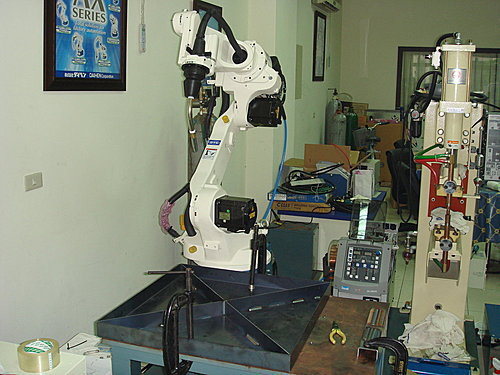

All-B4  內藏型電纜減少電纜送線外露干涉,大幅增加了靈活性及減少焊接死角,OTC在台灣焊接手臂佔有率急速攀升是品質優良,價格也具競爭性廠牌。
